Máquina de taladrado de cañones de doble eje ZK2105
Palabras clave:
Máquina de taladrado de cañones de doble eje
Clasificación:
- Descripción del producto
-
La máquina perforadora de doble eje Tianrui (ZK2102-2/ZK2108-2) es una máquina herramienta especial para procesar múltiples agujeros al mismo tiempo, utilizando la tecnología de mecanizado de alimentación por rotación de herramienta, fijación de la pieza de trabajo, y también puede utilizar la rotación simultánea de la pieza de trabajo y la herramienta, alimentación de la herramienta y otros métodos de doble potencia para el procesamiento, y también puede perforar agujeros en la cara frontal de la pieza de trabajo, lo que es especialmente adecuado para perforar el agujero central con un ángulo girando el banco de trabajo.

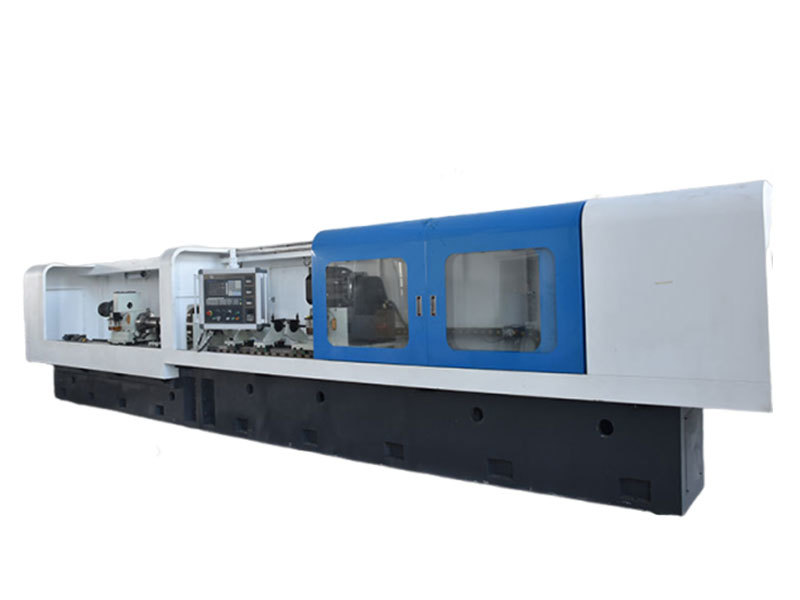

Pantalla de la máquina
La máquina de taladrado de doble eje Tianrui (ZK2102-2 / ZK2108-2) es una máquina herramienta especial para procesar múltiples agujeros al mismo tiempo, utilizando la tecnología de mecanizado de alimentación de rotación de la herramienta, fijación de la pieza de trabajo, y también puede utilizar la rotación de la pieza de trabajo y la herramienta al mismo tiempo, alimentación de la herramienta y otros métodos de doble potencia para el procesamiento, y también puede perforar agujeros en la cara del extremo de la pieza de trabajo, lo que es especialmente adecuado para perforar el agujero central con un ángulo girando el banco de trabajo.
Características de
la máquina herramienta 1. La bancada y la caja se funden con hierro fundido de alta calidad, lo que tiene buena rigidez y estabilidad.
2. En el proceso de perforación de agujeros profundos, no es necesario retraer la herramienta en el medio.
3. Está controlada por un sistema de control numérico y tiene un alto grado de automatización.
4. El movimiento de avance es accionado por un servomotor de CA, y el husillo de bolas es accionado por la fuerza auxiliar, que se puede ajustar de forma continua.
5. Guía deslizante, funcionamiento estable a baja velocidad, sin arrastre.
6. El husillo de la caja del tubo de perforación puede ser continuamente variable.
7. Superficie del cojinete del husillo y la guía, etc.
8. El sistema de refrigeración de alta presión adopta un motor para accionar una bomba de engranajes y un controlador de temperatura de aceite de inmersión.
9. Adoptar nivel de eliminación automática de virutas para eliminar las virutas.
10. La máquina herramienta adopta una forma de protección totalmente cerrada, que es conveniente de observar y la apariencia general.
11. Tiene una variedad de dispositivos de monitorización automática.ZK2103 / ZK2105 / ZK2108 Parámetros técnicos de la serie de doble eje
El nombre del proyecto
Parámetros ZK2103-2
Parámetros ZK2105-2
Parámetros ZK2108-2
Alcance del trabajo
Rango de diámetro de perforación
φ3-φ30 mm
φ10-φ50 mm
φ3-φ30 mm
Longitud de procesamiento
500-2000mm
500-3000mm
500-2000mm
Husillo de la caja del tubo de perforación
parámetro
Altura del centro
200 mm (se puede personalizar)
200 mm (se puede personalizar)
200 mm (se puede personalizar)
Cono en la parte delantera del husillo
φ40 mm 1:20
φ40 mm 1:20
φ40 mm 1:20
Rango de velocidad variable del husillo
30-4000r/min
(regulación de velocidad continua)
30-4000r/min
(regulación de velocidad continua)
30-4000r/min
(regulación de velocidad continua)
Par de torsión del tubo de perforación
≥35 N.m
≥50 N.m
≥50 N.m
Parámetros de avance
Rango de velocidad de avance
5-1000mm/min
5-1000 mm / min (continuo)
5-1000 mm / min (continuo)
El palet se mueve rápidamente
2m/min
2m/min
2m/min
Par de torsión de avance de la barra de mandrinado
≥10 N.m
≥10 N.m
≥10 N.m
Longitud de posicionamiento
0-2000mm
0-2000mm
0-2000mm
Se mecaniza la cilindricidad de la pieza de trabajo
≤0,016 / 500 mm
≤0,016 / 500 mm
≤0,016 / 500 mm
Redondez del mecanizado de la pieza de trabajo
≤0,01 / 100 mm
≤0,02 / 200 mm
≤0,02 / 200 mm
Capacidad del motor
Potencia del motor del tubo de perforación
Servomotor de CA de 7,5 KW
Servomotor de CA de 15 KW
Servomotor de CA de 30 KW
Potencia del motor de la bomba hidráulica
1.8KW
1.8KW
1.8KW
Motor de avance
Servomotor de CA de 3 KW
Servomotor de CA de 3 KW
Servomotor de CA de 5 KW
Sistema de control numérico
SIEMNS KND o seleccionable por el usuario
