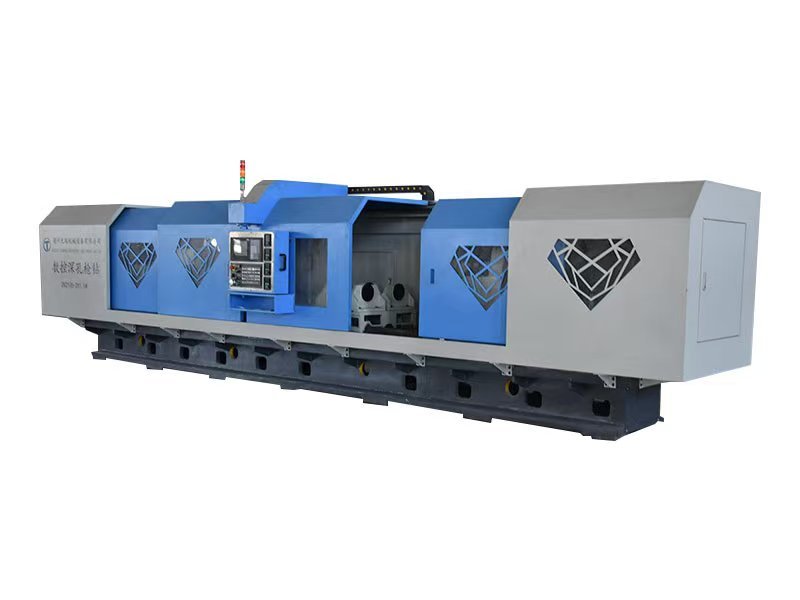

Máquina taladradora de tres coordenadas ZKS2103
Palabras clave:
Máquina taladradora de tres coordenadas
Clasificación:
- Descripción del producto
-
La máquina herramienta de taladrado con pistola de tres coordenadas Tianrui (ZKS2102 / ZKS2108) es una máquina herramienta especial porosa, que utiliza la tecnología de alimentación rotatoria de la herramienta y mecanizado de pieza fija, puede procesar una variedad de piezas de formas especiales, se puede taladrar en el extremo de la pieza, especialmente adecuada para taladrar agujeros excéntricos con ángulo a través del banco de trabajo giratorio.
La máquina herramienta de taladrado con pistola de tres coordenadas Tianrui (ZKS2102 / ZKS2108) es una máquina herramienta especial porosa, que utiliza la tecnología de alimentación rotativa de la herramienta y mecanizado de pieza fija, puede procesar una variedad de piezas de formas especiales, se puede taladrar en el extremo de la pieza, especialmente adecuada para taladrar agujeros excéntricos con ángulo a través del banco de trabajo giratorio. El banco de trabajo se puede girar 360 grados.
Adecuado para el mecanizado de agujeros profundos de todo tipo de piezas de formas especiales, con mecanizado de agujeros profundos en ángulo.
Características de la máquina herramienta
1. Mecaniza agujeros profundos en forma de panal con agujeros en ángulo.
2. El banco puede girar 360 grados con un dial (personalizable).
3. Sujeción conveniente, bajo costo de herramientas.
4. El manguito guía adopta la estructura de rodamiento lineal con una precisión de posicionamiento de 0,005 mm.
5. La precisión de posicionamiento entre los agujeros es de 0,1 mm.Parámetros técnicos
Nombre de la máquina herramienta
Taladro de pistola de agujero profundo
Taladro de pistola doble
Taladro de pistola de tres coordenadas
Modelo
ZK2103
ZK2103×2
ZKS2103
Cantidad artificial
Una persona / clase
Una persona / clase
Una persona / clase
Especificaciones de la pieza
φ 10 mm
φ 10 mm
φ 10 mm
Material
45#
45#
45#
Producción en serie
15M
30M
≥20M
Parámetros técnicos de la serie ZKS tri-coordinada
Nombre del proyecto
ZKS2103
ZKS2108
Rango de trabajo
Rango de diámetro de taladrado
φ3-φ20 mm
φ10-φ80 mm
Longitud de procesamiento
100-2000mm
100-5000mm
Recorrido del eje Z
2000mm
2000mm
Recorrido del eje Y
500mm
500mm
Recorrido del eje X
1000mm
1000mm
Parámetros del husillo de la caja del tubo de taladro
Altura del centro
150mm
150mm
Agujero cónico frontal del husillo
φ40 mm 1 :20
φ40 mm 1 :20
Rango de velocidad del husillo
60-4000r/min
60-4000r/min
Par de torsión de la barra de perforación
≥35 N.m
≥50 N.m
Parámetros de avance
Rango de velocidad de avance
5-1000mm/min
5-1000mm/min
Movimiento rápido del palet
2m/min
2m/min
Par de torsión de avance de la barra de perforación
≥10 N.m
≥10 N.m
Longitud de posicionamiento
0-2000mm
0-5000mm
Precisión de procesamiento
Rugosidad superficial de la pieza
≤Ra1.6 μm
≤Ra1.6 μm
Cilindricidad del mecanizado de la pieza
≤0,02/500 mm
≤0,02/500 mm
Redondez del procesamiento de la pieza
≤0,03/100 mm
≤0,03/100 mm
Capacidad del motor
Potencia del motor del tubo de taladro
15KW
Motor servo AC30 KW
Motor servo ACPotencia del motor de la bomba hidráulica
1.8KW
1.8KW
Motor de avance
3.7KW
Motor servo AC5KW
Motor servo ACPotencia del motor de lubricación
0.25KW
0.25KW
Potencia del motor de refrigeración
7,5 KW 2
7,5 KW 3
Otro
Presión de cuota del sistema de refrigeración
16 Mpa ajustable
16 Mpa ajustable
Presión de trabajo
7Mpa
7Mpa
Caudal del sistema de refrigeración
10 L/min*1
20 L/min*110 L/min*1
20 L/min*1
